Kuglični ležaj s kontaktom u četiri točke
Kuglični ležaj s kontaktom u četiri točke

Kuglični ležajevi s kutnim kontaktom

Kuglični ležaj s kontaktom u četiri točke

Opis:

Kuglični ležaj s kontaktom u četiri točke specijalizirana je vrsta ležaja dizajniranog za istovremeno rukovanje radijalnim i aksijalnim opterećenjem. Ima jedinstvenu geometriju trkaće staze koja omogućuje jednorednim kugličnim ležajevima da učinkovito podnose obje vrste opterećenja.

kontaktirajte nas Upit
PREĐAŠNJI:Dvoredni kuglični ležaj s kutnim kontaktom serije 30 i 38
SLJEDEĆI:Jednoredni kuglični ležaj s kutnim kontaktom

Detalji proizvoda

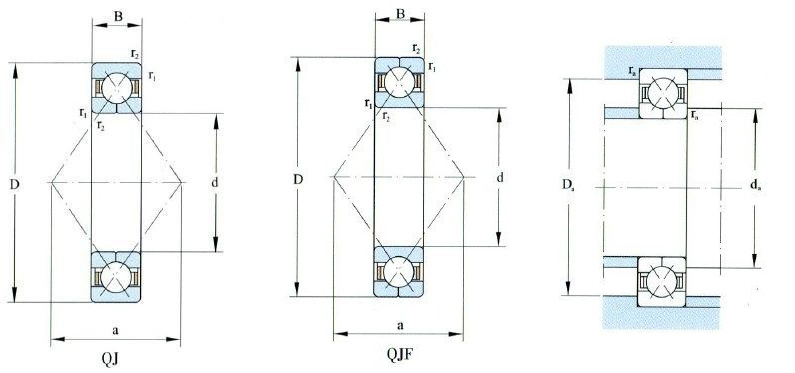

Granične dimenzije
(mm) 		Nosivost (kN) Ograničenje brzine (r/min) broj Središte opterećenja
mm 		Dimenzije abutmenta i ugla (mm) Težina
(referenca)
(kg)
d D B r1,2
min 		kr Kor Mast ulje da
max 		da
max 		ra
max
17 40 12 0.6 15.9 10.6 14000 19000 QJ203 20 22 35 0.6 0.082
17 47 14 1.0 23.4 15.0 12000 17000 QJ303 22 23 41 1.0 0.140
20 52 15 1.1 29.6 20.0 10000 15000 QJ304 25 27 45 1.0 0.180
25 52 15 1.0 25.1 20.0 9500 14000 QJ205 27 31 46 1.0 0.160
25 62 17 1.1 41.5 24.5 9500 14000 QJ305 31 32 56 1.0 0.276
30 62 16 1.0 35.1 28.5 8500 12000 QJ206 32 36 56 1.0 0.240
30 72 19 1.1 49.4 39.0 7500 10000 QJ306 36 37 65 1.0 0.420
35 72 17 1.1 46.2 39.0 7500 10000 QJ207 37 42 65 1.0 0.350
35 80 21 1.5 59.2 46.5 7000 9500 QJ307 40 44 71 1.5 0.570
35 80 21 1.5 59.2 46.5 7100 9500 QJ307N2Q1 40.3 44 71 1.5 0.690
40 80 18 1.1 52.7 45.0 6700 9000 QJ208 42 47 73 1.0 0.450
40 90 23 1.5 71.5 58.5 6300 8500 QJ308 46 49 81 1.5 0.780
45 85 19 1.1 58.5 51.0 6300 8500 QJ209 46 52 78 1.0 0.520
45 100 25 1.5 93.6 76.5 5600 7500 QJ309 51 54 91 1.5 1.050
50 90 20 1.1 61.8 56.0 5600 7500 QJ210 49 57 83 1.0 0.590
50 110 27 2.0 111.0 91.5 5000 6700 QJ310 56 60 100 2.0 1.350
55 100 21 1.5 79.3 76.5 5300 7000 QJ211 54 64 91 1.5 0.770
55 120 29 2.0 127.0 108.0 4500 6000 QJ311 61 65 110 2.0 1.750
60 110 22 1.5 92.3 86.5 4800 6300 QJ212 60 69 101 1.5 0.990
60 130 31 2.1 146.0 125.0 4300 5600 QJ312 67 72 118 2.0 2.150
65 120 23 1.5 104.0 104.0 4300 5600 QJ213 65 74 111 1.5 1.200
65 140 33 2.1 165.0 146.0 4000 5300 QJ313 72 77 128 2.0 2.700
65 140 33 2.1 118.0 132.0 3800 5300 QJ313Q1 71.8 77 128 2.0 2.320
65 140 33 2.1 118.0 132.0 3800 5300 QJ313N2Q1 71.8 77 128 2.0 2.320
Granične dimenzije
(mm) 		Nosivost (kN) Ograničenje brzine (r/min) broj Središte opterećenja
mm 		Dimenzije abutmenta i ugla (mm) Težina
(referenca)
(kg)
d D B r1,2
min 		kr Kor Mast ulje da
max 		da
max 		ra
max
70 125 24 1.5 114.0 114.0 4300 5600 QJ214 68 79 116 1.5 1.300
70 125 24 1.5 114.0 114.0 4000 5600 QJ214N2Q1 68 79 116 1.5 1.290
70 150 35 2.1 186.0 166.0 3600 4800 QJ314 77 82 138 2.0 3.150
75 130 25 1.5 117.0 122.0 4000 5300 QJ215 72 84 121 1.5 1.450
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2 82 87 148 2.0 3.900
75 160 37 2.1 199.0 186.0 3400 4500 QJ315N2/C9 82.3 87 148 2.0 3.830
80 140 26 2.0 138.0 146.0 3600 4800 QJ216 77 90 130 2.0 2.020
80 140 26 2.0 106.0 146.0 3600 4800 QJ216N2 77 90 130 2.0 1.850
80 170 39 2.1 216.0 208.0 3200 4300 QJ316N2 88 92 158 2.0 4.600
85 150 28 2.0 148.0 160.0 3400 4500 QJ217 83 95 140 2.0 2.250
85 180 41 3.0 234.0 236.0 3000 4000 QJ317N2 93 99 166 2.5 5.450
90 160 30 2.0 174.0 186.0 3200 4300 QJ218N2 88 100 150 2.0 2.750
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2 98 104 176 2.5 6.450
90 190 43 3.0 265.0 285.0 2800 3800 QJ318N2Q1 98 104 176 2.5 6.220
95 170 32 2.1 199.0 212.0 3000 4000 QJ219N2 93 107 158 2.0 3.350
95 200 45 3.0 286.0 315.0 2600 3600 QJ319N2 103 109 186 2.5 7.450
100 150 24 1.5 79.0 128.0 3200 4300 QJF1020 87.5 109 141 1.5 1.630
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2 98 112 168 2.0 4.050
100 180 34 2.1 225.0 240.0 2800 3800 QJ220N2Q1 98 112 168 2.0 3.910
100 215 47 3.0 307.0 340.0 2400 3400 QJ320N2 110 114 201 2.5 9.300
110 170 28 2.0 113.0 186.0 2800 3800 QJ1022M 98.1 120 160 2.0 2.680
110 200 38 2.1 194.0 284.0 2600 3400 QJF222 108.5 122 188 2.0 2.680
110 200 38 2.1 265.0 305.0 2400 3400 QJ222 109 122 188 2.0 5.700
Granične dimenzije
(mm) 		Nosivost (kN) Ograničenje brzine (r/min) broj Središte opterećenja
mm 		Dimenzije abutmenta i ugla (mm) Težina
(referenca)
(kg)
d D B r1,2
min 		kr Kor Mast ulje da
max 		da
max 		ra
max
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2 109 122 188 2.0 5.600
110 200 38 2.1 265.0 305.0 2400 3400 QJ222N2Q1 109 122 188 2.0 5.550
110 240 50 3.0 364.0 430.0 2000 3000 QJ322 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2 123 124 226 2.5 12.50
110 240 50 3.0 364.0 430.0 2000 3000 QJ322N2Q1 123 124 226 2.5 12.50
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2 117 132 203 2.0 6.950
120 215 40 2.1 286.0 340.0 2200 3700 QJ224N2Q1 117 132 203 2.0 6.290
120 260 55 3.0 390.0 490.0 1900 2800 QJ324 133 134 246 2.5 16.50
120 260 55 3.0 390.0 490.0 1900 2800 QJ324Q1 133 134 246 2.5 16.25
120 260 55 3.0 390.0 490.0 1900 2800 QJ324N2 133 134 246 2.5 16.00
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2 126 144 216 2.5 7.750
130 230 40 3.0 296.0 365.0 1900 2800 QJ226N2Q1 126 144 216 2.5 7.725
130 280 58 4.0 423.0 560.0 1800 2600 QJF326 144 148 262 3.0 19.60
130 280 58 4.0 423.0 560.0 1800 2600 QJ326N2 144 148 262 3.0 19.50
140 210 33 2.0 206.0 273.0 2200 3000 QJF1028 122.5 150 200 2.0 3.350
140 250 42 3.0 325.0 440.0 1800 2600 QJF228 137 154 236 2.5 9.850
140 250 42 3.0 325.0 440.0 1800 2600 QJ228N2 137 154 236 2.5 9.850
140 300 62 4.0 468.0 640.0 1700 2400 QJ328N2 154 158 282 3.0 24.00

Kuglični ležajevi s kutnim kontaktom

Kuglični ležaj s dvostrukim kutnim kontaktom

Kuglični ležaj s dvostrukim kutnim kontaktom
Dvoredni kuglični ležaj s kutnim kontaktom serije 30 i 38

Dvoredni kuglični ležaj s kutnim kontaktom serije 30 i 38
Kuglični ležaj s kontaktom u četiri točke

Kuglični ležaj s kontaktom u četiri točke
Jednoredni kuglični ležaj s kutnim kontaktom

Jednoredni kuglični ležaj s kutnim kontaktom
O nama
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. je profesionalni Kina Kuglični ležaj s kontaktom u četiri točke Dobavljači i Veleprodaja Kuglični ležaj s kontaktom u četiri točke Proizvođači.Smještena na obali istočne Kine, u prekrasnom i drevnom gradu Ningbo, nalazi se rastuća zvijezda, Ningbo Demy (D&M) Bearing Co., LTD. Njegova podružnica – Ningbo Giant Bearing Manufacturing Co., Ltd specijalizirana je za visokokvalitetne ležajeve za industrijske i automobilske primjene.
Mediji
Povratne informacije
Kuglični ležajevi s kutnim kontaktom Industrijsko znanje

Koji je osnovni princip rada kugličnog ležaja s kontaktom u četiri točke?

Kuglični ležaj s kontaktom u četiri točke , kao poseban kotrljajući ležaj, nazvan je po svom jedinstvenom dizajnu kontakta u četiri točke. Njegov princip rada temelji se na teoriji trenja kotrljanja i oslonca u četiri točke. Može održavati stabilnu rotaciju dok podnosi velika opterećenja. Ova vrsta ležaja naširoko se koristi u visokobrzinskoj i visokopreciznoj mehaničkoj opremi, kao što su CNC alatni strojevi, zrakoplovna oprema i precizni mjerni instrumenti.

Kuglični ležajevi s kontaktom u četiri točke sastoje se od unutarnjih prstenova, vanjskih prstenova, čeličnih kuglica i kaveza. Među njima, dijelovi klizne staze unutarnjeg i vanjskog prstena su u obliku breskve, što omogućuje ležaju kontakt u četiri točke ili kontakt u dvije točke kada nosi opterećenje. Unutarnji prsten je precizno sastavljen od dva poluprstena, što omogućuje umetanje većeg broja čeličnih kuglica u ležaj, čime se poboljšava nosivost ležaja. Kada je kuglični ležaj s kontaktom u četiri točke neopterećen ili podnosi samo čista radijalna opterećenja, formirat će se kontakt u četiri točke između čelične kuglice i klizne staze unutarnjeg i vanjskog prstena. Ove četiri kontaktne točke raspoređene su na obje strane i iznad i ispod čelične kugle kako bi oblikovale stabilnu potpornu strukturu. Međutim, u praktičnim primjenama, budući da će ležaj u većini slučajeva podnijeti čisto aksijalno opterećenje, čelična kugla i klizna staza samo tvore kontaktne točke na dva dijagonalna položaja za prijenos opterećenja. Kada nosi aksijalno opterećenje, čelična kugla prenosi opterećenje na unutarnji i vanjski prsten kroz kontaktne točke na dva dijagonalna položaja. Budući da je kontaktno naprezanje na kontaktnoj točki ravnomjerno raspoređeno, a trenje kotrljanja između čelične kuglice i klizne staze malo, ležaj može podnijeti veliko aksijalno opterećenje i održavati stabilnu rotaciju. U isto vrijeme, zbog povećanja broja čeličnih kuglica i prednosti dizajna kontakta u četiri točke, poboljšana je i radijalna nosivost ležaja. Kuglični ležaj s kontaktom u četiri točke ima visoku stabilnost tijekom rada. Budući da je trenje kotrljanja između čelične kuglice i trkaće staze malo, a kontaktno naprezanje ravnomjerno raspoređeno, vibracije i buka koju stvara ležaj tijekom rotacije su niske. To čini kuglični ležaj s kontaktom u četiri točke prikladnim za prilike s visokim zahtjevima za radnom stabilnošću, kao što su precizni mjerni instrumenti i rotirajuća oprema velike brzine.

Kuglični ležajevi s kontaktom u četiri točke naširoko su korišteni u modernoj industriji. Njegov jedinstveni dizajn kontakta u četiri točke i izvrsne performanse omogućuju mu održavanje stabilne rotacije u situacijama velike brzine, visoke preciznosti i visokog opterećenja. Ležaj ima visoku nosivost i radnu stabilnost, tako da može poboljšati točnost obrade i učinkovitost rada mehaničke opreme.
