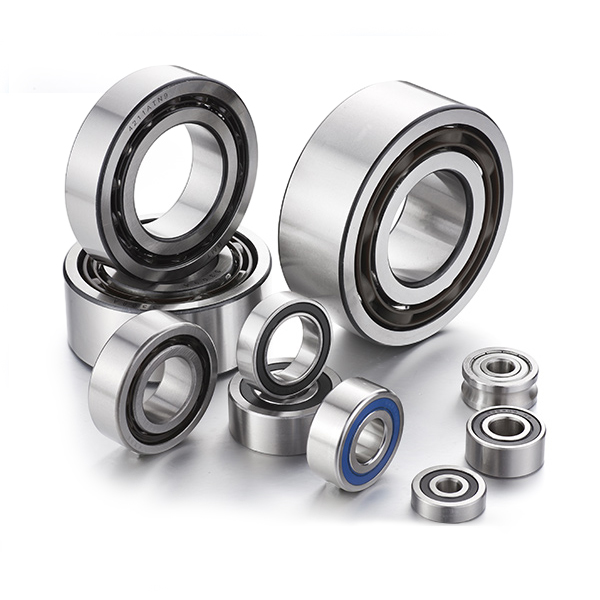

Kuglični ležajevi s dvostrukim kutnim kontaktom mogu istovremeno podnijeti ko...

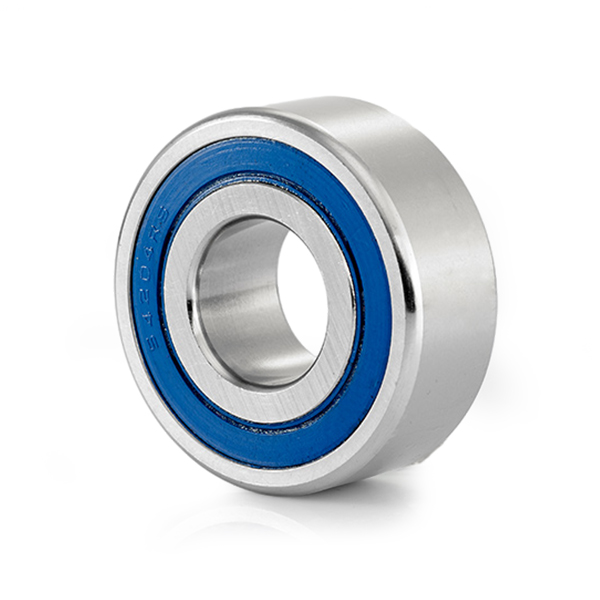

Kuglični ležajevi s dva reda u serijama 30 i 38 precizno su konstruirane komp...

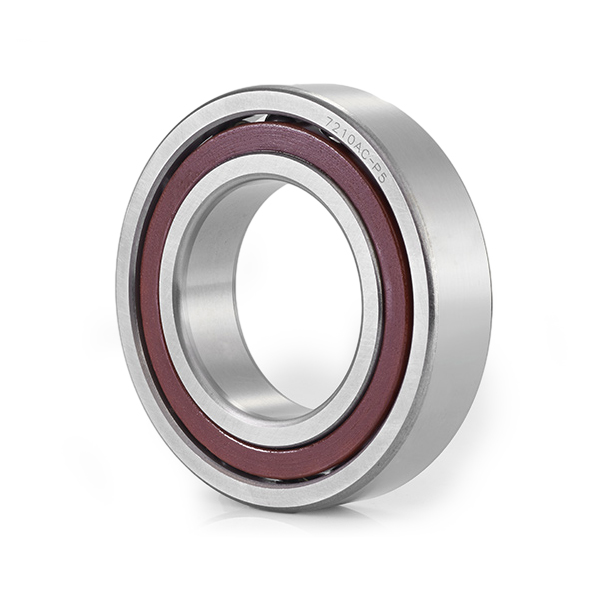

Kuglični ležaj s kontaktom u četiri točke specijalizirana je vrsta ležaja diz...

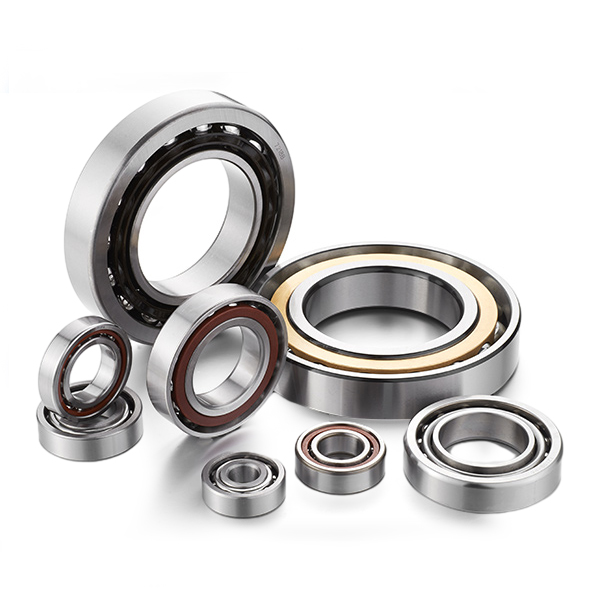

Jednoredni kuglični ležaj s kutnim kontaktom je ležaj sastavljen od jednog re...
Dva bloka jastuka na istoj pokretnoj traci pećnice rijetko se pokvare istog dana. Onaj koji je najbliži ulazu plamenika obično ide prvi: mast je oksidirala u smeđi ...
PROČITAJ VIŠEPri 12.000 okretaja u minuti, ležaj vretena može otkazati zbog maziva koje je savršeno funkcioniralo pri 3.000 okretaja u minuti. Razlika nije odanost marki; to je ...
PROČITAJ VIŠEElektrični motor iza pokretne trake počinje klopotati. Temperatura kućišta se penje na 84 °C, a nakon dva dana prekomjernog podmazivanja dolazi do kvara ležaja s ta...
PROČITAJ VIŠEPri 12 000 okretaja u minuti u motoru vakuumske pumpe, standardni čelični ležaj može otkazati zbog električne erozije mnogo prije nego što se istroši. Uobičajeni po...
PROČITAJ VIŠE Nosivost od kuglični ležajevi s kutnim kontaktom odnosi se na najveća radijalna i aksijalna opterećenja koja mogu podnijeti. Ovi kapaciteti ovise o veličini, dizajnu i materijalu ležaja. Kuglični ležajevi s kutnim kontaktom obično su dizajnirani da izdrže i radijalna i aksijalna opterećenja, ali obično su sposobniji izdržati aksijalna opterećenja.
Radijalno opterećenje: Kuglica između unutarnjeg i vanjskog prstena ležaja može izdržati radijalno opterećenje, ali je veličina ovog opterećenja ograničena veličinom i dizajnom ležaja. Radijalna nosivost se obično izražava osnovnom nosivošću (C) ležaja.
Aksijalno opterećenje: Kut dodira kugličnih ležajeva s kutnim kontaktom dizajniran je tako da im omogućuje da izdrže velika aksijalna opterećenja. Što je veći kontaktni kut, to je veća sposobnost ležaja da izdrži aksijalna opterećenja. Aksijalna nosivost se obično izražava osnovnom nosivošću (Ca) ležaja.
Odabir i primjena ležaja trebaju uzeti u obzir vrstu i veličinu opterećenja u stvarnim radnim uvjetima kako bi se osiguralo da ležaj može sigurno raditi i imati odgovarajući vijek trajanja.
Kontaktni kut ključni je parametar u dizajnu kugličnih ležajeva s kutnim kontaktom, koji utječe na raspodjelu opterećenja i primjenu ležaja. Kontaktni kut odnosi se na kut između tangente i radijalne ravnine u kontaktnoj točki između lopte i unutarnjeg i vanjskog prstena.
Razlike u kontaktnim kutovima: Kontaktni kut kugličnih ležajeva s kutnim kontaktom obično je između 15° i 40°, a ležajevi s različitim kontaktnim kutovima prikladni su za različite uvjete opterećenja. Na primjer, ležajevi s kontaktnim kutom od 15° prikladniji su za podnošenje većih aksijalnih opterećenja, dok ležajevi s kontaktnim kutom od 25° pružaju bolju ravnotežu između radijalnih i aksijalnih opterećenja.
Učinak kontaktnog kuta: Veličina kontaktnog kuta izravno utječe na raspodjelu opterećenja ležaja. Veći kontaktni kut može poboljšati sposobnost ležaja da izdrži aksijalna opterećenja, dok manji kontaktni kut pomaže poboljšati kapacitet radijalnog opterećenja ležaja. Odabir pravog kontaktnog kuta ključan je za osiguranje učinkovitosti ležaja u određenoj primjeni.
Stupanj točnosti kugličnih ležajeva s kutnim dodirom definiran je prema međunarodnim standardima (kao što je ISO), što utječe na točnost dimenzija, točnost oblika i točnost rotacije ležaja. Što je viši stupanj točnosti, bolji su učinak i životni vijek ležaja, ali je i cijena veća.
Klasifikacija stupnjeva točnosti: Uobičajeni stupnjevi točnosti uključuju P0 (normalna točnost), P6, P5, P4 i P2, itd. P0 je najosnovniji stupanj točnosti, prikladan za opće primjene; dok su visokoprecizni tipovi kao što su P6, P5, P4 i P2 prikladni za primjene s višim zahtjevima za preciznošću, kao što su precizni alatni strojevi, rotirajuća oprema velike brzine itd.
Utjecaj stupnja točnosti: Ležajevi s višim stupnjevima točnosti imaju strože tolerancije dimenzija, tolerancije oblika i zahtjeve za hrapavost površine, što pomaže smanjiti trenje ležaja, poboljšati točnost rotacije, smanjiti buku i produžiti vijek trajanja ležaja. Međutim, cijena ležajeva visoke preciznosti također je relativno visoka, pa je pri odabiru ležajeva potrebno odvagnuti specifične zahtjeve primjene i isplativost.
