Dvoredni kuglični ležaj s dubokim utorima
Dvoredni kuglični ležaj s dubokim utorima

Kuglični ležajevi s dubokim žljebovima

Dvoredni kuglični ležaj s dubokim utorima

Opis:

Dvoredni kuglični ležaj s dubokim utorima vrsta je kotrljajućeg ležaja koji se sastoji od dva reda kuglica koje prolaze kroz dva duboka utora na unutarnjem i vanjskom prstenu. Ovaj dizajn omogućuje ovim ležajevima da prihvate radijalna i aksijalna opterećenja u oba smjera. Dvoredni kuglični ležajevi s dubokim utorima koriste se u raznim industrijama, uključujući automobilsku, industrijske strojeve i poljoprivrednu opremu.

kontaktirajte nas Upit
PREĐAŠNJI:Kuglični ležaj s dubokim utorima i uskočnim prstenom na vanjskom prstenu
SLJEDEĆI:Kromirani čelični kuglični ležaj 6*19*6 mm 6311

Detalji proizvoda

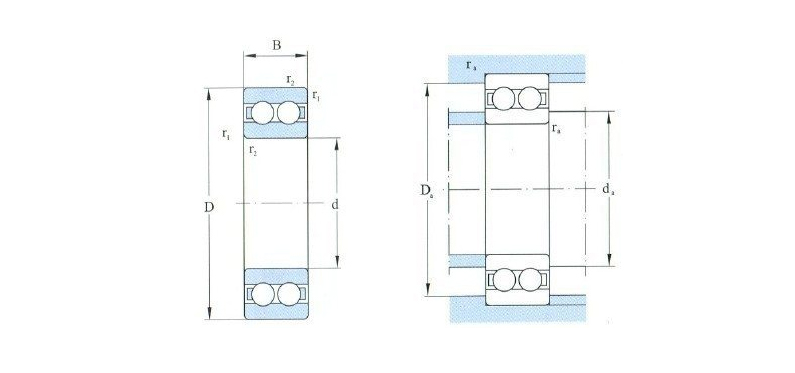

Granične dimenzije (mm) Nosivost (kN) Ograničenje brzine (r/min) broj Montažne dimenzije (mm) Težina
(referenca)
(kg)
d D B r1,2
min 		Kr Kor Mast ulje da
min 		da
max 		ra
max
10 30 14 0.6 9.23 5.20 18000 22000 4200ATN 14.0 26.0 0.6 0.049
12 32 14 0.6 10.60 6.20 17000 20000 4201ATN 16.0 28.0 0.6 0.053
12 37 17 1.0 13.00 7.80 15000 18000 4301ATN 17.0 32.0 1.0 0.092
15 35 14 0.6 11.90 7.50 14000 17000 4202ATN 19.0 31.0 0.6 0.059
15 42 17 1.0 14.80 9.50 12000 15000 4302ATN 20.0 37.0 1.0 0.120
17 40 16 0.6 14.80 9.50 12000 15000 4203ATN 21.0 36.0 0.6 0.090
17 47 19 1.0 19.50 13.20 10000 13000 4303ATN 22.0 42.0 1.0 0.160
20 47 18 1.0 17.80 12.50 10000 13000 4204ATN 25.0 42.0 1.0 0.140
20 52 21 1.1 23.40 16.00 9500 12000 4304ATN 26.5 45.5 1.0 0.210
25 52 18 1.0 19.00 14.60 9000 11000 4205ATN 30.0 47.0 1.0 0.160
25 62 24 1.1 31.90 22.40 8500 10000 4305ATN 31.5 55.5 1.0 0.340
30 62 20 1.0 26.00 20.80 8000 9500 4206ATN 35.0 57.0 1.0 0.260
30 72 27 1.1 41.00 30.00 7000 8500 4306ATN 36.5 65.5 1.0 0.500
35 72 23 1.1 35.10 28.50 6700 8000 4207ATN 41.5 65.5 1.0 0.400
35 80 31 1.5 50.70 38.00 6300 7500 4307ATN 43.0 72.0 1.5 0.690
40 80 23 1.1 37.10 32.50 6000 7000 4208ATN 46.5 73.5 1.0 0.500
40 90 31 1.5 55.90 38.00 5600 6700 4308ATN 48.0 82.0 1.5 0.950
45 85 23 1.1 39.00 36.00 5600 6700 4209ATN 51.5 78.5 1.0 0.540

Granične dimenzije (mm) Nosivost (kN) Ograničenje brzine (r/min) broj Montažne dimenzije (mm) Težina
(referenca)
(kg)
d D B r1,2
min 		Kr Kor Mast ulje da
min 		da
max 		ra
max
45 100 36 1.5 68.90 56.00 5000 6000 4309ATN 53.0 92.0 1.5 1.250
50 90 23 1.1 41.00 40.00 5000 6000 4210ATN 56.5 83.5 1.0 0.580
50 110 40 2.0 81.90 69.50 4500 5300 4310ATN 59.0 101.0 2.0 1.700
55 100 25 1.5 44.90 44.00 4800 5600 4211ATN 63.0 92.0 1.5 0.800
55 120 43 2.0 97.50 83.00 4300 5000 4311ATN 64.0 111.0 2.0 2.150
60 110 28 1.5 57.20 55.00 4500 5300 4213ATN 68.0 102.0 1.5 1.100
60 130 46 2.1 112.00 98.00 3800 4500 4312ATN 71.0 119.0 2.0 2.650
65 120 31 1.5 67.60 67.00 4000 4800 4213ATN 73.0 112.0 1.5 1.450
65 140 48 2.1 121.00 106.00 3600 4300 4313ATN 76.0 129.0 2.0 3.250
70 125 31 1.5 70.20 73.50 3600 4300 4214ATN 78.0 117.0 1.5 1.500
70 150 51 2.1 138.00 125.00 3200 3800 4314ATN 81.0 139.0 2.0 3.950
75 130 31 1.5 72.80 80.00 3400 4000 4215ATN 83.0 122.0 1.5 1.600
75 160 55 2.1 156.00 143.00 3000 3600 4315ATN 86.0 149.0 2.0 4.800
80 140 33 2.0 80.60 90.00 3200 3800 4216ATN 89.0 131.0 2.0 2.000
85 150 36 2.0 93.60 102.00 3000 3600 4217ATN 94.0 141.0 2.0 2.550
90 160 40 2.0 112.00 122.00 2800 3400 4218ATN 99.0 151.0 2.0 3.200
100 180 46 2.1 140.00 156.00 2400 3000 4220ATN 111.0 169.0 2.0 4.700

Kuglični ležajevi s dubokim žljebovima

Kuglični ležaj s dubokim utorima i uskočnim prstenom na vanjskom prstenu

Kuglični ležaj s dubokim utorima i uskočnim prstenom na vanjskom prstenu
Dvoredni kuglični ležaj s dubokim utorima

Dvoredni kuglični ležaj s dubokim utorima
Kromirani čelični kuglični ležaj 6*19*6 mm 6311

Kromirani čelični kuglični ležaj 6*19*6 mm 6311
Kuglični ležajevi s dubokim utorima velike brzine i niskog momenta trenja

Kuglični ležajevi s dubokim utorima velike brzine i niskog momenta trenja
Kuglični ležajevi s dubokim žljebovima s utorima za punjenje

Kuglični ležajevi s dubokim žljebovima s utorima za punjenje
Kuglični ležaj s dubokim utorima koji kompenzira ekspanziju

Kuglični ležaj s dubokim utorima koji kompenzira ekspanziju
O nama
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. je profesionalni Kina Dvoredni kuglični ležaj s dubokim utorima Dobavljači i Veleprodaja Dvoredni kuglični ležaj s dubokim utorima Proizvođači.Smještena na obali istočne Kine, u prekrasnom i drevnom gradu Ningbo, nalazi se rastuća zvijezda, Ningbo Demy (D&M) Bearing Co., LTD. Njegova podružnica – Ningbo Giant Bearing Manufacturing Co., Ltd specijalizirana je za visokokvalitetne ležajeve za industrijske i automobilske primjene.
Mediji
Povratne informacije
Kuglični ležajevi s dubokim žljebovima Industrijsko znanje

Specifična struktura dvorednog kugličnog ležaja s dubokim utorom

Dvoredni kuglični ležajevi s dubokim utorima , kao što ime govori, imaju dva reda kuglica raspoređenih između unutarnjeg i vanjskog prstena. Ovaj dizajn omogućuje ležaju da nosi određeno aksijalno opterećenje dok nosi radijalna opterećenja. Time se poboljšava nosivost i stabilnost.

Dvoredni kuglični ležajevi s dubokim utorima uglavnom se sastoje od unutarnjih prstenova, vanjskih prstenova, kuglica, kaveza i uređaja za brtvljenje. Unutarnji prsten je dio koji se usko podudara s ležajem i osovinom. Obično je izrađen od čelika s visokim udjelom ugljika i kroma, koji ima visoku tvrdoću i otpornost na trošenje. Unutarnji prsten je strojno obrađen s dubokim žljebovima koji odgovaraju kuglicama. Površina žljebova je precizno brušena kako bi se osiguralo da se loptice mogu glatko kotrljati u kanalima.
Vanjski prsten je dio gdje ležaj odgovara vanjskoj strukturi i također je izrađen od čelika za ležaje s visokim udjelom ugljika. Vanjski prsten također je obrađen s kanalima za klizanje s dubokim utorima, koji odgovaraju kanalima za klizanje unutarnjeg prstena i tvore prostor za kotrljanje kuglica. Veličina i oblik klizne staze vanjskog prstena precizno su dizajnirani kako bi se osiguralo ravnomjerno opterećenje kuglica tijekom kotrljanja i smanjilo trošenje. Kuglice su osnovne komponente dvorednih kugličnih ležajeva s dubokim utorima i obično su izrađene od legiranog čelika visoke tvrdoće i visoke otpornosti na trošenje. Kuglice se nalaze između unutarnje i vanjske klizne staze i podnose radijalna i aksijalna opterećenja. Kuglice u dvorednim kugličnim ležajevima s dubokim utorima raspoređene su u dvostruke redove, to jest, kuglice u svakom redu raspoređene su na obje strane unutarnjih i vanjskih prstenastih staza, tvoreći dva neovisna kotrljajuća kanala. Ovaj dizajn omogućuje ravnomjernu raspodjelu kuglica kada je ležaj opterećen, poboljšavajući nosivost i stabilnost ležaja. Kavez služi za fiksiranje položaja loptica i sprječavanje njihovog sudaranja i trljanja jedna o drugu tijekom kotrljanja. Kavez dvorednih kugličnih ležajeva s dubokim utorima obično je utisnut od čeličnih ploča, a njegov oblik i veličina su precizno izračunati i dizajnirani kako bi se osigurala jednolika raspodjela i stabilan rad kuglica u kanalu. Kako bi se spriječio ulazak prašine, vlage i drugih nečistoća u unutrašnjost ležaja, dvoredni kuglični ležajevi s dubokim utorima obično su opremljeni uređajima za brtvljenje. Uređaj za brtvljenje izrađen je od materijala kao što su guma ili metal i tijesno pristaje između unutarnjeg i vanjskog prstena ležaja kako bi formirao učinkovitu barijeru.

Jedna od najvećih prednosti dvorednih kugličnih ležajeva s dubokim utorima je njihova velika nosivost. Zbog dvorednog rasporeda kuglica, ovaj ležaj može učinkovito izdržati aksijalna opterećenja dok nosi radijalna opterećenja. Ovaj dvostruki kapacitet nosivosti čini dvoredne kuglične ležajeve s dubokim žljebovima dobrim radom pod velikim opterećenjima i složenim radnim uvjetima, te su prikladni za razne teške strojeve i rotirajuću opremu velike brzine. Dvoredni kuglični ležajevi s dubokim utorima također imaju značajne prednosti u smislu stabilnosti. Dizajn dvorednih kuglica čini ležajeve ravnomjernije opterećenim tijekom rada, smanjujući trošenje i kvarove uzrokovane nejednakim opterećenjima. Osim toga, zbog povećanog broja kuglica, povećava se i krutost ležaja, što dodatno povećava njegovu stabilnost. Ova stabilnost omogućuje dvorednim kugličnim ležajevima s dubokim utorima da zadrže izvrsnu izvedbu u teškim radnim uvjetima kao što su rad pri velikim brzinama i česta pokretanja i zaustavljanja. Dvoredni kuglični ležajevi s dubokim utorima imaju relativno dug vijek trajanja. Zbog upotrebe visokokvalitetnih materijala i preciznih proizvodnih procesa, dvoredni kuglični ležajevi s dubokim utorima imaju niske koeficijente trenja i stope trošenja, a njihova dobra svojstva odvođenja topline također mogu biti učinkovita. Smanjite nakupljanje topline i produžite vijek trajanja ležaja, čineći dvoredne kuglične ležajeve s dubokim utorima ekonomičnim i pouzdanim izborom ležajeva.

Dvoredni kuglični ležajevi s dubokim utorima svojom jedinstvenom strukturom i snažnim performansama zauzimaju mjesto u polju tehnologije ležajeva. Dubinskim razumijevanjem njegove specifične strukture i principa rada možemo bolje primijeniti ovu vrstu ležaja i poboljšati radnu učinkovitost mehaničke opreme. i stabilnost.
