Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta
Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta

Potisni kuglični ležajevi

Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta

Opis:

Jednosmjerni potisni kuglični ležajevi s kuglastim podlošcima kućišta vrsta su ležaja dizajniranog da podnose aksijalna opterećenja samo u jednom smjeru. Ovi se ležajevi sastoje od podloške osovine, podloške kućišta sa sfernom konveksnom vanjskom površinom i sklopa kuglice i kaveza. Podloška kućišta ima sferno sjedište za kompenzaciju neusklađenosti ili pogrešaka u montaži. Sferična podloška kućišta omogućuje ležaju da prilagodi određene neusklađenosti između osovine i kućišta, što pomaže u smanjenju trenja i trošenja. Ova značajka dizajna posebno je korisna u primjenama gdje može doći do deformacija osovine ili neusklađenosti tijekom rada.

kontaktirajte nas Upit
PREĐAŠNJI:Dvosmjerni potisni kuglični ležajevi
SLJEDEĆI:Nema sljedećeg članka

Detalji proizvoda

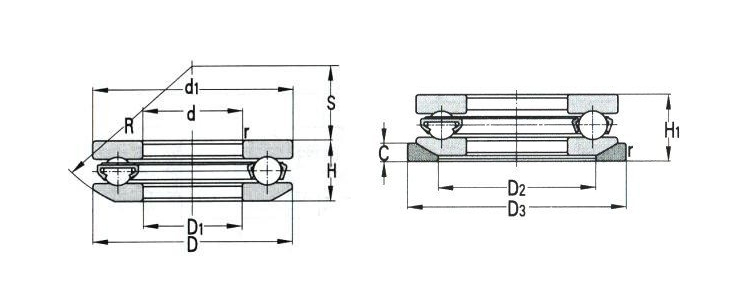

Osnovne dimenzije Osnovna nosivost
(KN) 		Ograničenje brzine
(o/min) 		Broj ležaja Dimenzije Dimenzije abutmenta i ugla
(mm) 		misa
kg
d(mm) D (mm) rmin Kr Kor Mast ulje d1 D1 D2 D3 C H1 R S H da (min) Da (maks.) ra (max)
30 52 0.6 26.6 39.9 3600 4800 53206 U206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 U207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 U208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 U209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410M 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 U211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 U213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 U314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 U214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 U215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 U216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 U316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417M 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 U218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 U320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420M U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 U420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 U222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322M U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 U224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
Osnovne dimenzije Osnovna nosivost
(KN) 		Ograničenje brzine
(o/min) 		Broj ležaja Dimenzije Dimenzije abutmenta i ugla
(mm) 		misa
kg
d(mm) D (mm) rmin Kr Kor Mast ulje d1 D1 D2 D3 C H1 R S H da (min) Da (maks.) ra (max)
120 205 2.1 129 400 800 1100 53324M U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426M U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 U426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330M U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430M U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 U224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

Potisni kuglični ležajevi

Jednosmjerni potisni kuglični ležajevi

Jednosmjerni potisni kuglični ležajevi
Dvosmjerni potisni kuglični ležajevi

Dvosmjerni potisni kuglični ležajevi
Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta

Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta
O nama
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. je profesionalni Kina Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta Dobavljači i Veleprodaja Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta Proizvođači.Smještena na obali istočne Kine, u prekrasnom i drevnom gradu Ningbo, nalazi se rastuća zvijezda, Ningbo Demy (D&M) Bearing Co., LTD. Njegova podružnica – Ningbo Giant Bearing Manufacturing Co., Ltd specijalizirana je za visokokvalitetne ležajeve za industrijske i automobilske primjene.
Mediji
Povratne informacije
Potisni kuglični ležajevi Industrijsko znanje

Jednosmjerni potisni kuglični ležajevi s okruglim podloškama kućišta

Jednosmjerni potisni kuglični ležajevi sa sfernim podloškama na kućištu uglavnom se sastoje od unutarnjeg prstena, kotrljajućeg elementa, kaveza i vanjskog prstena. Unutarnji prsten je glavna nosiva komponenta ležaja, obično blisko povezana s rotirajućim vratilom. Njegova površina je dizajnirana s kanalima za kontakt s kotrljajućim tijelima i prijenos aksijalnih opterećenja. Materijal unutarnjeg prstena obično je legirani čelik visoke čvrstoće kako bi se osigurala dovoljna čvrstoća i otpornost na trošenje. Kotrljajući element je ključna komponenta u ležaju, obično se sastoji od niza precizno obrađenih čeličnih kuglica, koje se nalaze između staza klizanja unutarnjeg i vanjskog prstena i kotrljanjem prenose aksijalna opterećenja. Broj, veličina i materijal kotrljajućih tijela odabiru se prema nosivosti ležaja i radnim uvjetima. Kavez se koristi za fiksiranje položaja kotrljajućih elemenata i osigurava da su ravnomjerno raspoređeni između unutarnjeg i vanjskog prstena kako bi se spriječilo međusobno sudaranje i trošenje. Dizajn kaveza mora uzeti u obzir broj, veličinu i raspored kotrljajućih elemenata kako bi se osigurala stabilnost i pouzdanost ležaja. Vanjski prsten je još jedna važna komponenta ležaja. Njegova strukturna značajka leži u sferičnom dizajnu prstena sjedala. Sferični dosjedni prsten omogućuje određeno kutno odstupanje ležaja tijekom ugradnje, kako bi se prilagodio blagom pomaku osi. Ovaj dizajn čini ležaj fleksibilnijim tijekom ugradnje i smanjuje zahtjeve za točnost ugradnje.

1. Strukturne značajke
Dizajn sferičnog prstena sjedišta: Sferični prsten sjedišta jedna je od ključnih značajki ovog ležaja. Omogućuje određeno kutno odstupanje ležaja tijekom ugradnje, kako bi se prilagodio blagom pomaku osi. Ovaj dizajn ne samo da poboljšava prilagodljivost ležaja, već također smanjuje zahtjeve za točnost ugradnje, tako da ležaj može održati stabilan rad u složenim radnim uvjetima.
Visoko precizne staze za klizanje: Staze za klizanje unutarnjeg i vanjskog prstena su precizno strojno obrađene kako bi se osiguralo da se kotrljajući elementi mogu glatko kotrljati između staza za kotrljanje. Ova visokoprecizna konstrukcija ne samo da smanjuje gubitak trenja, već također poboljšava nosivost ležaja i životni vijek.
Visokokvalitetni kotrljajući elementi: kotrljajući elementi obično su izrađeni od visoko preciznih čeličnih kuglica s izvrsnom otpornošću na trošenje i nosivosti. Broj, veličina i materijal kotrljajućih elemenata bit će odabrani prema nosivosti ležaja i radnim uvjetima kako bi se osigurala stabilnost i pouzdanost ležaja.
Snažan kavez: Kavez je izrađen od materijala visoke čvrstoće, koji može popraviti položaj kotrljajućih elemenata i spriječiti međusobni sudari i habanje. Dizajn kaveza mora uzeti u obzir broj, veličinu i raspored kotrljajućih elemenata kako bi se osigurala stabilnost i pouzdanost ležaja.

2. Funkcionalna rasprava
Jednosmjerni potisni kuglični ležajevi s kuglastim podlošcima kućišta uglavnom se koriste za podnošenje aksijalnih opterećenja u jednom smjeru i omogućavaju slobodno kretanje rotirajućih dijelova u jednom smjeru. Njegov jedinstveni sferični dizajn dosjednog prstena omogućuje prilagođavanje ležaja malim odstupanjima osi uz održavanje stabilnog radnog stanja. Ova vrsta ležaja igra važnu ulogu u preciznim mehaničkim prijenosnim sustavima, kao što su ključni dijelovi poput automobilskih motora i vretena alatnih strojeva.
